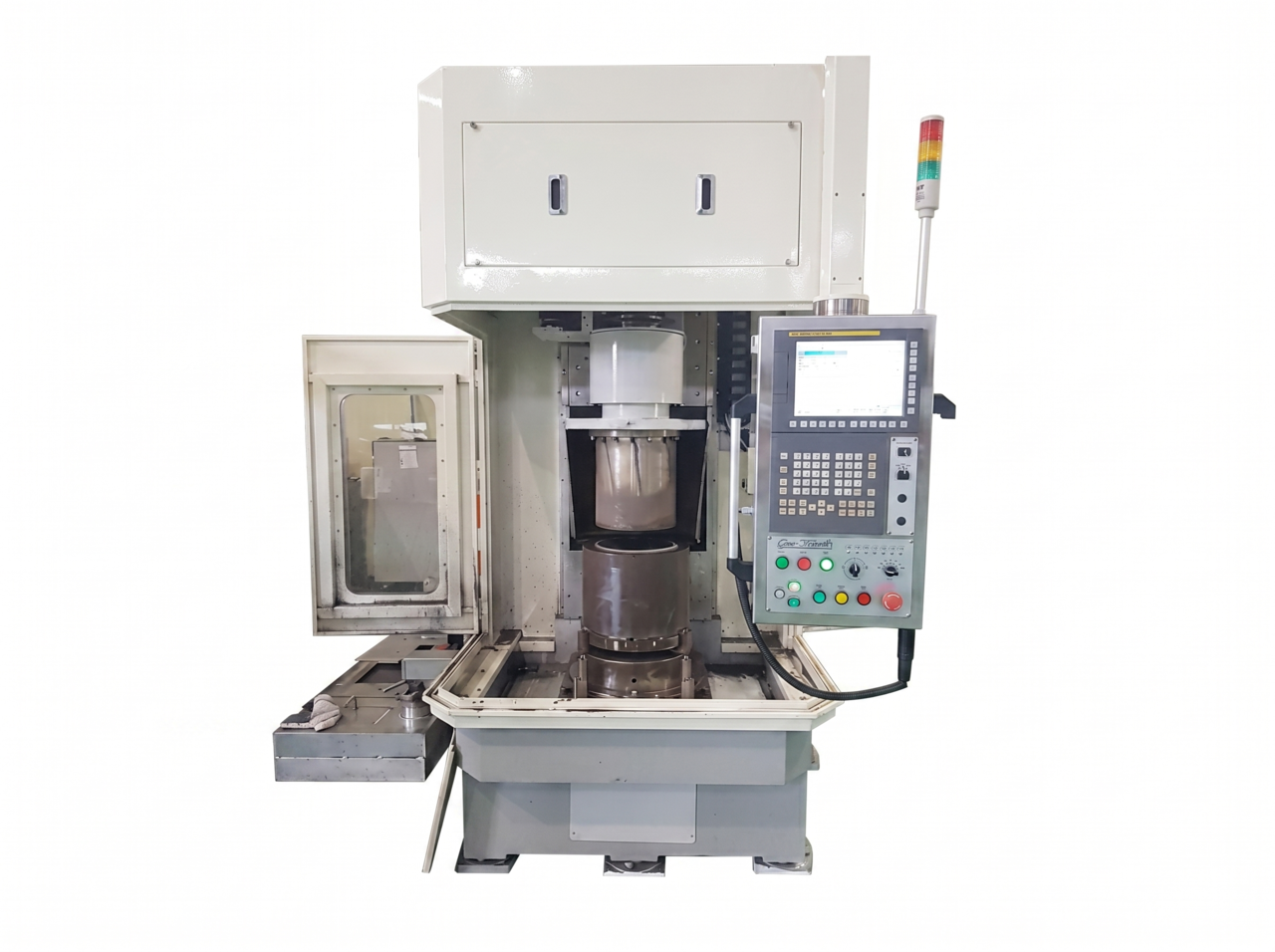

Core Drilling Machine（套孔鑽孔機）

Core Drilling Machine

ANT-SCDM 450/500/550

Core Drilling Machine（套孔鑽孔機）

藍寶石、矽、石英錠料的內徑(ID)與外徑(OD)加工專用裝置。高剛性鑄鐵(GC300)結構便於維護,基於N.C Control的精密控制實現套孔厚度偏差±0.1mm以內。

01加工範圍最大 Ø 600 × 500 mm——支援大直徑錠料
02高剛性鑄鐵(GC300)結構便於維護
03N.C 控制(FANUC Oi-MF)精密控制
04ID/OD 上下套孔厚度偏差 ± 0.1mm
05金屬與電鍍金剛石砂輪(#80~120 目)

Max Ø 600 × 500 mm加工範圍

GC300 Cast Iron高剛性結構

± 0.1 mm厚度公差

◈主軸變頻電機 — SERVO 4.4 kW (選配)

COMPATIBLE MATERIALS

可加工材料

單晶矽多晶矽SiC藍寶石石英AlN氧化鋁陶瓷石墨

SPECIFICATIONS

技術規格 — ANT-SCDM

ANT-SCDM 450 / 500 / 550 的標準規格。可根據材料與工藝進行定製設計與製造。

工件
工件尺寸	最大 Ø 600 × L 300 / 400 / 500 mm
套孔厚度偏差	± 0.1 mm (ID、OD、上下)
刀具 — 金屬金剛石砂輪
直徑	按工藝確定
長度	L + 50 mm
目數範圍	#80 ~ #120 (金屬 · 電鍍)
主軸單元
R.P.M.	0 ~ 1,000 (可變)
電機	5.5 kW × 4P × 220 V × 50 / 60 Hz
伺服選配	4.4 kW SERVO 電機 (選配)
Z 軸進給單元
行程	L + 100 mm
電機	4 kW 交流伺服電機, 3,000 rpm
減速比	減速器 1/10, 皮帶輪 1/2
滾珠絲槓	Ø 63 × 導程 20
冷卻液 & 輔助設施
冷卻液箱	250 L
冷卻液泵	170 L/min
主壓縮空氣	5 kg/cm²
主電源	AC 220 V × 三相 × 60 Hz
控制電源	AC 220 V, DC 24 V
佔地面積
安裝面積 (W × L × H)	2,310 × 2,550 × 3,000 mm
機身結構
機架	GC300 高剛性鑄件
控制器	N.C — FANUC Oi-MF
