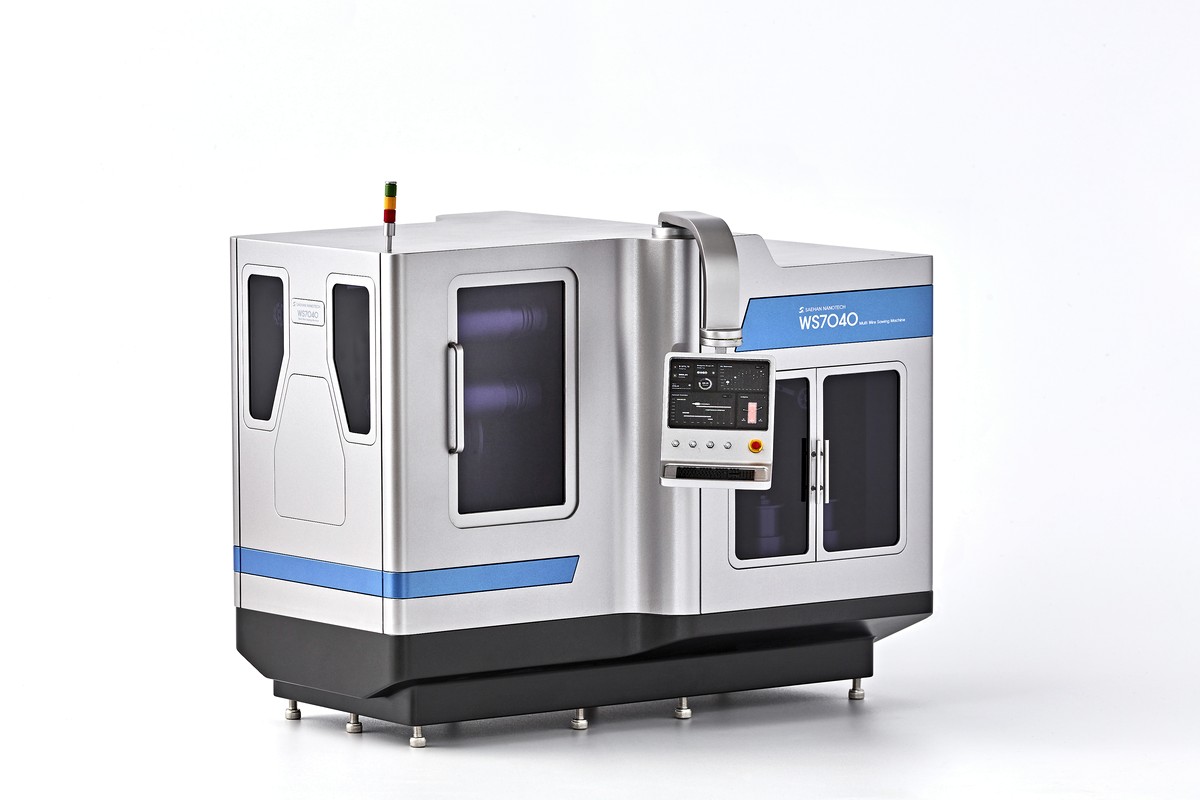

Multi Wire Sawing Machine（多線切割機）
透過最佳化切割技術(錠料傾斜與旋轉),實現生產效率與品質最大化。本公司可根據客戶的材料尺寸與形狀需求,定製化設計與製造裝置。

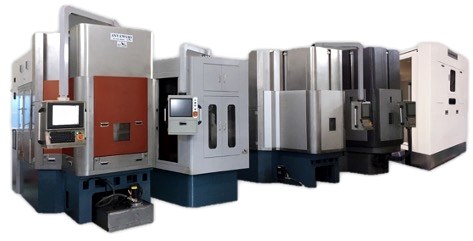

ANT-WS 系列——針對不同材料與工件尺寸提供多樣化機型配置
兼顧精度與生產效率的設計選擇——由新漢奈米科技註冊專利提供保障。
主軸箱體採用一體鑄造結構,最大限度抑制振動,確保高結構剛性。水冷機身在加工過程中進一步抑制熱位移。
主輥雙端支撐結構提升迴轉精度,延長錠料切割長度。高速線材執行使生產效率最大化。
中心軸傾斜裝置可高效切割大直徑錠料。在難加工材料與金剛石線加工中不可或缺——同時保障生產效率與精度。
中心軸旋轉裝置使環形材料切割效率最大化。在難加工材料與金剛石線加工中不可或缺——同時提升良品率與精度。
根據材料特性與生產方式,可選擇固定式、傾斜式或旋轉式配置。
固定錠料方式
傳統固定錠料漿料線切割方式——成熟穩定,適用於通用難加工脆性材料。
錠料傾斜方式
錠料中心軸傾斜±3–7°以控制線材接觸面積,使大直徑材料切割效率最大化。
錠料旋轉方式
錠料中心軸360°旋轉,專用於環形材料切割,實現均勻的圓周切割。
獨家錠料傾斜與旋轉機構可實時調整切割角度——較傳統方式生產效率最高提升3倍。韓國其他線鋸製造商均未提供此項技術。
超細金剛石鍍層線材使切縫損耗降至200μm以下。每錠切片數更多 = 每片晶圓成本更低。優異的表面粗糙度減少後續拋光工序。
每一臺ANT-WS均根據客戶的材料、工件尺寸、厚度規格與產能目標定製設計。線材導向輥幾何形狀、冷卻液系統與張力配置,均按訂單要求定製。

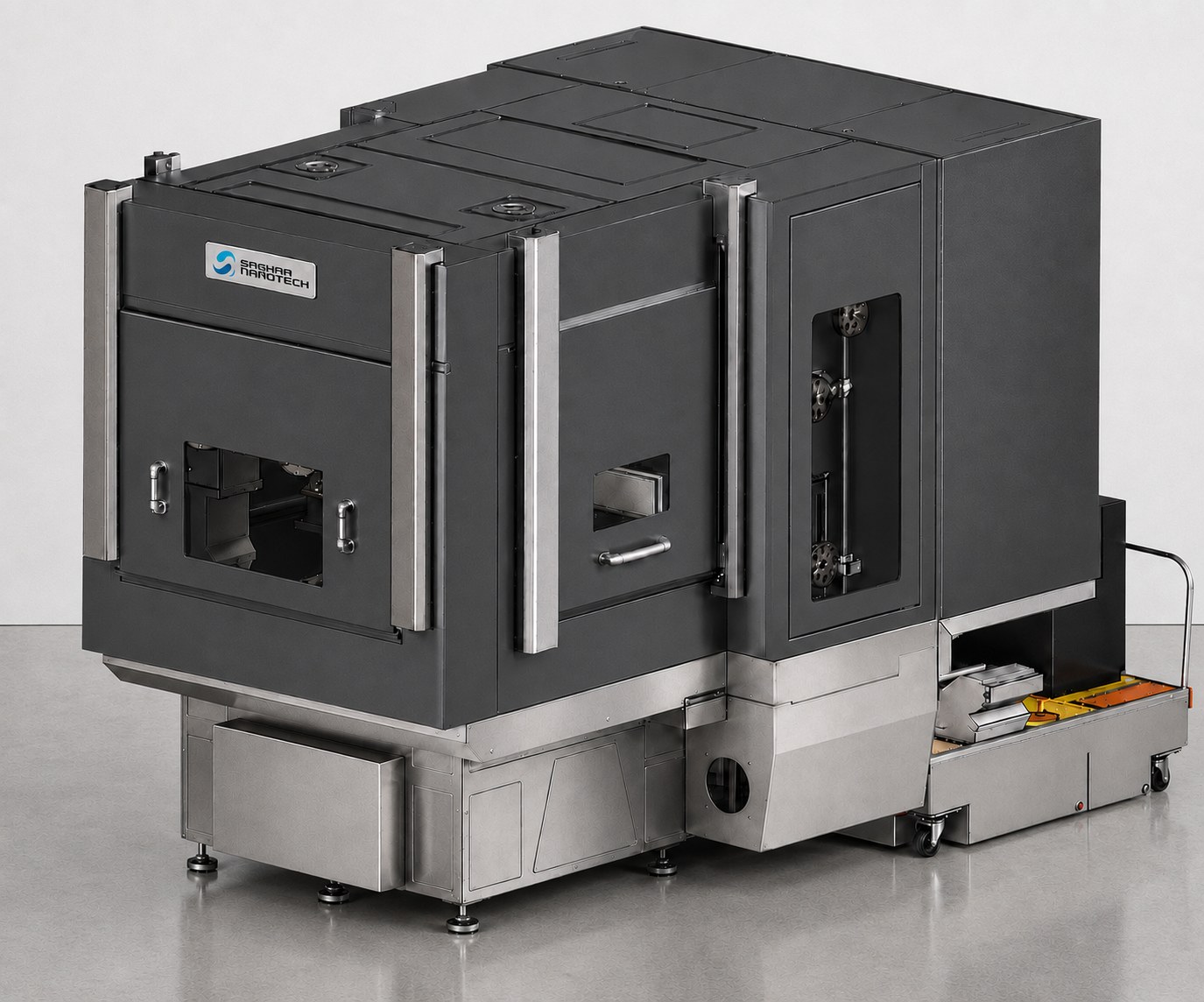

釹鐵硼(NdFeB)與釤鈷(SmCo)磁體須採用金剛石線配合水基冷卻液切割。新漢奈米科技在韓國率先開展此項業務——於2024年完成韓國首個電機磁體切割專案。
積累超過二十年的切割資料。各類材料專屬工藝配方均經實際生產線驗證。
產品開發、設計、製造、安裝、培訓與售後服務——全部由本廠自主完成。
從半導體到太陽能、顯示器與稀土磁體——我們為每一個行業提供定製化裝置。
High-Tech Wafers
對矽(Si)和SiC錠料進行高精度線切割,助力高品質晶圓零部件生產。
Photovoltaic Cells
透過對單晶與多晶矽錠料的精密線切割,生產太陽能電池晶圓。
Panels & Cover Materials
對藍寶石、玻璃及其他顯示器基板的精密切割,助力高品質面板生產。
Permanent Magnets
擁有釹鐵硼永磁體加工裝置出口業績。精密加工高效能磁體材料,應用於電動汽車驅動電機與風力發電機。
以上為標準規格。可根據客戶需求與目標材料進行定製設計與製造。
| 型號 | ANT-WS 20 Series | ANT-WS 40 Series | ANT-WS 50 Series | ANT-WS 60 Series | |
|---|---|---|---|---|---|
| 最大直徑 (mm) : (A) | Ø 200 | Ø 400 | Ø 500 | Ø 600 | |
| 工件長度 (mm) | 300 | 300 / 400 / 500 | 300 / 400 / 500 | 300 / 400 / 500 | |
| 工作臺切片方向 (U/D) | 向下 | 向上 / 向下 | 向上 / 向下 | 向上 / 向下 | |
| 線材型別 (D/S) | 金剛石 / 漿料 | 金剛石 / 漿料 | 金剛石 / 漿料 | 金剛石 / 漿料 | |
| 錠料旋轉方式 (T/R) | 傾斜 / 旋轉 | 傾斜 / 旋轉 | 傾斜 / 旋轉 | 傾斜 / 旋轉 | |
| 裝置 | 線材執行速度 | 0 ~ 20 m/sec | |||
| 主導輪 (mm) | Ø 200 ~ Ø 250 | ||||
| 主軸數量 | 2 組 | 4 組 | |||
| 排線 / 卷線軸 / 張力 | 2 組 / 2 組 / 2 組 | ||||
| 進給工作臺 | Z 工作臺行程 | 傾斜式: (A) + 50 mm / 旋轉式: 另行評估 | |||
| Z 進給速度 | 0.01 ~ 2,000 mm/min | ||||
| 快速移動速度 | 1.0 ~ 10,000 mm/min | ||||
| 線材 — 直徑 / 張力 | Ø 0.12 ~ Ø 0.25 / 30N ~ 60N | ||||
| 冷卻液箱 — 容量 / 供給速率 | 200 ~ 300 ℓ / 120 ℓ/min | ||||
| 冷卻液 / 主軸油 冷卻機 | 2,700 ~ 8,400 kcal/h / 2,700 kcal/h | ||||
| 控制軸 / 控制器 | ACC24E2A (共 9 軸) / PC-NC (P-mac) | ||||
| 裝置尺寸 (W × D × H) | 約 2,400 × 4,200 × 2,900 mm | ||||
| 裝置重量 | 約 12,500 ~ 22,500 kg | ||||
| 主電源 / 功耗 | 三相, 220V, 50/60 Hz / 142 kVA (16 SQ) | ||||
| 壓縮空氣工作壓力 (kg/cm²) | 5 ± 0.5 (潔淨空氣) | ||||
