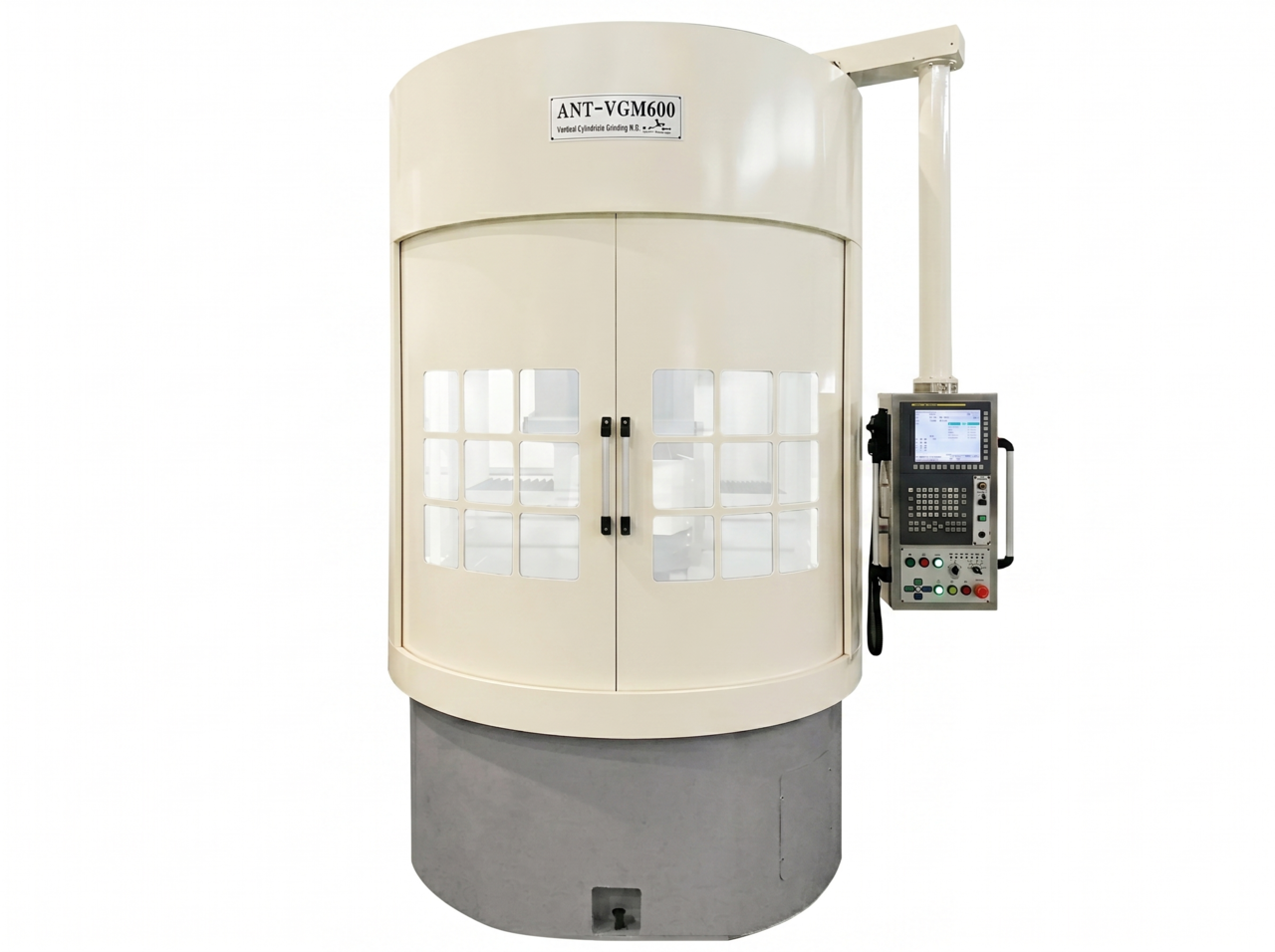

Vertical Cylindrical Grinding Machine（立式圓柱磨削機）
一次裝夾即可完成SiC、Si及陶瓷環類材料內徑(ID)、外徑(OD)與端面加工的高剛性複合立式磨削機。
外徑、端面與內徑磨削在同一臺裝置上連續完成——縮短加工週期,消除重新裝夾帶來的尺寸漂移。

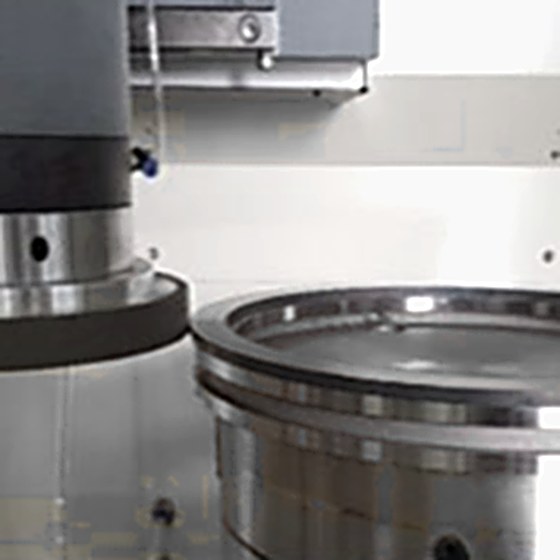

External Diameter
砂輪精密加工環件外圓周面。圓度與外徑尺寸同時得到保證。

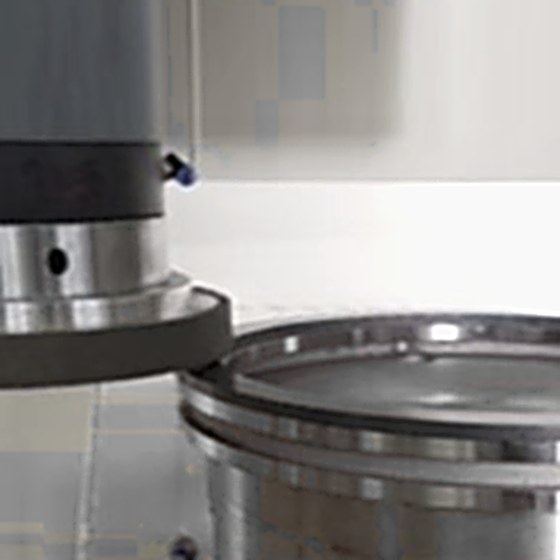

Top Surface
對頂端面進行平面磨削,確保厚度均勻與平行度——滿足後續工序的平面度要求。

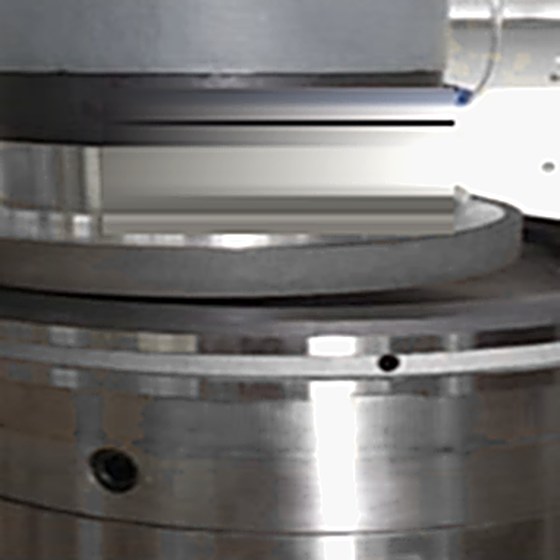

Inner Diameter
磨削環件中心孔。一次裝夾即可同時保證內徑尺寸公差與ID/OD同心度。
讓ANT-VGM600成為難加工脆性環類材料精密磨削主力機型的機械與控制選擇。
外徑、端面與內徑所有磨削麵——均在一次裝夾中完成。無需重新裝夾,即可避免重新引入公差誤差。
工作臺直徑 Ø600 mm,支援最大 Ø600 × 最大 100 L 工件。標配Ø550 真空夾具,在高負荷磨削過程中可靠裝夾大型環件。
業界標準FANUC 0iMF-P控制器,帶來高可靠性與便捷維護。X軸與Z軸交流伺服驅動提供精密進給。
主軸與迴轉工作臺均採用6.3 kW高效變頻電機。主軸 1,350 RPM (變頻),工作臺0–200 RPM (伺服)控制。
標配金屬金剛石砂輪 (OD Ø250);同時提供樹脂與陶瓷結合劑金剛石砂輪,可對SiC、Si、陶瓷等難加工脆性材料進行高精度磨削。
250 ℓ 冷卻液箱配備60 ℓ/min 油泵——大流量切削液供給,最大限度帶走磨削熱量並沖刷切屑。
以上為標準規格。可根據客戶需求與目標材料進行定製設計與製造。
| 工件 | 尺寸 | 最大 Ø600, 最大 100 L | |
| 砂輪 | 金屬金剛石砂輪 | OD : Ø250 | |
| 主軸單元 | R.P.M. | 1,350 RPM (變頻) | |
| 電機 | 5.5 kW × 4P × 220V × 60Hz | ||
| 工作臺單元 | R.P.M. | 0 ~ 200 RPM (伺服) | |
| 電機 | 3 kW 交流伺服電機 | ||
| 夾具 | Ø550 真空夾具 | ||
| 進給單元 | Z 軸行程 | 300 mm | |
| Z 軸電機 | 5 kW 交流伺服電機 | ||
| X 軸行程 | 460 mm | ||
| X 軸電機 | 5 kW 交流伺服電機 | ||
| 冷卻液 | 油箱 | 250 ℓ | |
| 泵 | 60 ℓ/min | ||
| 主壓縮空氣源 | 5 kg/cm² | ||
| 主電源 | AC 220V × 三相 × 60Hz / 25 kW | ||
| 控制電源 | AC 220V, DC 24V | ||
| 裝置安裝面積 (W × L × H) | 2,300 × 2,800 × 2,900 mm | ||
